Основные характеристики

BTL-Optimizing_workflow

Оптимизация рабочего процесса

Модернизация приборов модулями BTL-08 Wi-Fi и LAN оптимизирует рабочие процессы клиники благодаря автоматической передачи записей ЭКГ в программное обеспечение BTL CardioPoint. Программное обеспечение BTL позволяет анализировать, просматривать и экспортировать записи ЭКГ в сторонние программы клиник.

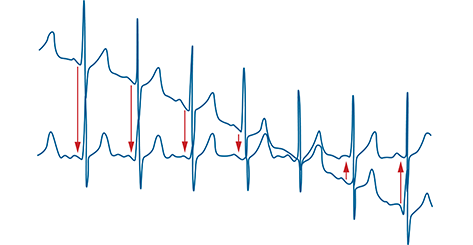

High_quality_printouts

Высококачественная печать формата A4

Уникальные автоадаптивные фильтры BTL стабилизируют сигнал ЭКГ и удаляют шум, в то же время не вызывая искажений в естественной форме ЭКГ.

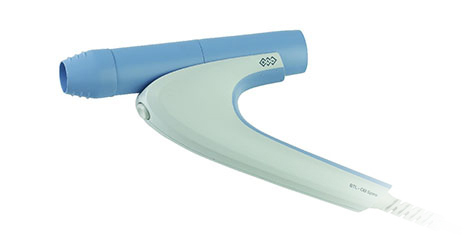

BTL-Cardiology_Spirometry_upgrade

Модернизация спирометрией

Электрокардиографы BTL можно легко преобразовать в профессиональный кардио-пульномологический комплекс простым подключением пневматохографа BTL. Данная система позволяет записывать и анализировать записи ЭКГ, а также данные спирометрии: поток-объем и объем-время.

BTL-CardioPoint_ECG_logo

Диагностическое программное обеспечение

Программное обеспечение BTL-CardioPoint ECG может быть использовано как опциональное дополнение к электрокардиографу. При такой комбинации можно просматривать и анализировать записи ЭКГ на экране компьютера. Программное обеспечение помогает управлять данными пациента, а также предлагает ряд дополнительных возможностей диагностики.

CardioPoint-logo_basic_registrated_2_ch

BTL CardioPoint®

Программное обеспечение BTL CardioPoint является универсальным программным решением, объединяющим ЭКГ покоя, стресс-тест, суточное мониторирование ЭКГ по Холтеру, суточное мониторирование артериального давления и спирометрию в единую платформу. Возможности диагностики, графические и сетевые конфигурации позволяют адаптировать программное обеспечение к требованиям пользователя, пользователю не приходиться подстраиваться под него.

Технические параметры

  BTL-08 LC Plus BTL-08 LC BTL-08 LT Plus BTL-08 LT

ПРИБОР


Экран 8.4″ цветной сенсорный экран 5.7″ цветной сенсорный экран
Размеры экрана 171 × 128 мм 118 × 89 мм
Разрешение экрана 640 × 480 пикселей
Клавиатура комбинированная алфавитно-цифровая и функциональная, сенсорные кнопки экрана
Контакт электродов индикация контакта каждого электрода
Интерфейс RS 232, USB, LAN (опция), WiFi (опция)
Размеры 407 × 312 × 146 мм 407 × 312 × 125 мм 407 × 312 × 146 мм 407 × 312 × 125 мм
Примерный вес 5.9 кг 5.7 кг 5.9 кг 5.7 кг

ПРИНТЕР


Ширина бумаги 210 мм
Тип бумаги рулон, факсовая, z-образная A5, z-образная A4 / A4-офисная бумага
Тип печати термо / внешний струйный или лазерный принтер
Скорость печати бумаги 5, 10, 25, 50 мм/сек

ОБРАБОТКА СИГНАЛА


Количество каналов 12
Количество отведений 12
Отображаемые отведения 3, 6, 12
Печать отведений 3, 4, 6, 12, 3 × 4 + 1, 3 × 4 + 2, 3 × 4 + 3, 4 × 3 + 1, 6 × 2 + 1, 6 × 2 + 2
Передача в автоматическом режиме реальное время / синхронно
Определение кардиостимулятора да (специализированная ИС)
Чувствительность 2.5, 5, 10, 20 мм/мВ
Сохраненные записи (10-сек записи) 250 (минимум), 400 (стандартно)
Длинные записи ЭКГ 1 отведение / 2 отведения 10/10 мин

ЦИФРОВЫЕ ФИЛЬТРЫ


Адаптивный сетевой фильтр 50–60 Гц
Фильтр мышечных артефактов 35, 25 Гц
Фильтры базовой линии 0.05 (3.2 с), 0.11 (1.5 с), 0.25 (0.6 с), 0.50 (0.3 с), 1.50 (0.1 с), сплайн
Автоматические фильтры автоадаптивный

ПРОФИЛИ ПОЛЬЗОВАТЕЛЕЙ


Количество профилей в автоматическом и ручном режиме неограничено
Количество профилей в режиме записи ЭКГ неограничено

КРАТКИЙ ОБЗОР ДОСТУПНЫХ ОПЦИЙ


Диагностика (включает: усреднение, анализ, текстовую интерпретацию) опция
Подключение к ПК с программным обеспечением BTL CardioPoint-ECG опция
Эргометрия с программным обеспечением BTL CardioPoint-Ergo опция
Wi-Fi, LAN соединение с ПК опция

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА


Питание 100–230 В, 50–60 Гц
Частотный диапазон 0.05–170 Гц
Шум квантования 3.9 мкВ
Разрядность АЦП 13 бит
Частота дискретизации 2000 Гц
Определение кардиостимулятора 100 мксек / специализированная ИС с функцией обнаружения частоты 40000 Гц
Динамический диапазон 15.9 мВ
Напряжение поляризации ± 400 мВ
Макс.диапазон входного напряжения ± 5 В
Входное сопротивление > 20 Мом
Коэффициент ослабления синфазного сигнала > 100 дБ
Емкость аккумулятора автоматический режим: до 50 распечаток,
ручной режим: до 35 мин.печати,
режим ожидания: до 120 минут
Время зарядки примерно 4–6 часов (при полной разрядке)
